くけい水路

くけい水路　基本タイプ
くけい水路　脚付タイプ
監視員通路縦壁付くけい水路

特　長

● 設計条件
設計荷重はT－25縦断の輪荷量※に対応しています。また、国土交通省近畿地方整備局設計便覧第3編道路編に準拠しています。（※施工時荷重（フィニッシャー等）も考慮しています。）
● 経済性
「くけい水路」は円形水路や蓋付き開水路と比較（当社比）して30％以上も高さが低く、開削トンネル等の側溝に用いれば、底版面を浅くすることが可能になり大幅な工費節減ができます。
【円形水路φ300相当と比較した場合】
● ラインアップ
「くけい水路」は基本タイプと脚付タイプそして監視員通路縦壁付タイプの3種類をご用意しました。
基本タイプ：BOX トンネルや横断BOX の側溝に有効です。
脚付タイプ：BOX トンネルで浸透水がある場合に有効です。
監視員通路縦壁付タイプ：くけい水路に壁を付けたもので、監視員通路として使用できます。一体型なので工期短縮に貢献できます。
● 排水性
路面排水の呑口は排水実験により、十分な排水能力を確保しています。
● メンテナンス
十分な排水能力をもつ独立した呑口を一定間隔で設けてあるので粗大ゴミ等の落下が防止でき高圧洗浄車による洗浄作業の効率化が期待できます。
● 止水性
目地部分にはパッキン材を使用しています。また、基本タイプ及び脚付タイプにはジョイントピンと凹凸構造を一体化させたジョイントピン工法を、壁付タイプにはボルトによるジョイントを採用し止水性を高めています。

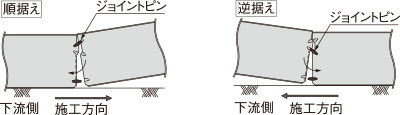

〈ジョイントピン工法〉
順構え・逆構えのどちらにも対応出来ます。
〈ボルト連結詳細図〉
